一、天窗設計

09j621-2:電動采光排煙天窗圖集中詳細分類了五種類型的電動采光排煙天窗，包括三角形、一字形、圓拱形、避風形以及側開形。

1、三角型電動采光排煙天窗：適用于采光為主，通風為輔的建筑，窗扇開啟角度為60°，窗體與安裝面呈30°夾角，洞口寬度為1000mm、1200mm，洞口長度為1500mm、2000mm，窗體高度500mm-645mm。

2、一字型電動采光排煙天窗：適用于采光為主通風為輔建筑，窗扇開啟角度為90°，與屋面平行安裝，洞口尺寸與三角型天窗一致，窗體高度為135mm。

3、圓拱型電動采光排煙天窗：側開式開啟角度為30°-60°，洞口寬度為3000mm、4000mm、6000mm，洞口長度為6000mm，窗體高度1260mm-1714mm；滑動式天窗的洞口寬度為1500mm、2000mm、2500mm，洞口長度為2000mm，窗體高度300mm-412mm；上開式天窗的洞口寬度為2000mm、2500mm、3000mm，洞口長度為2000mm，窗體高度330mm-460mm.

4、避風型電動采光排煙天窗：適用于任何天氣下都想通風排煙的建筑，其洞口寬度為1000mm、1200mm、1500mm，洞口長度為1500mm、2000mm，窗體高度530mm-675mm。

5、側開型電動采光排煙天窗：窗扇長度為6000mm上懸窗，窗扇開啟角度為60°。

二、控制系統設計

詳細介紹了普通控制、智能控制和智能網路控制的控制器安裝圖、天窗布線示意圖以及監(jiān)控系統布線圖，并對設計、安裝注意事項進行概述指導。

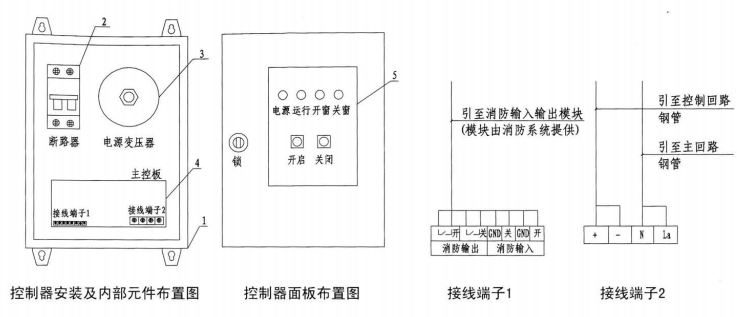

普通控制方式控制器安裝圖

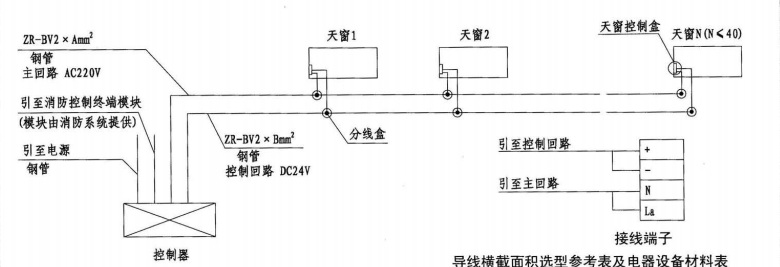

普通控制方式電動采光排煙天窗布線示意圖

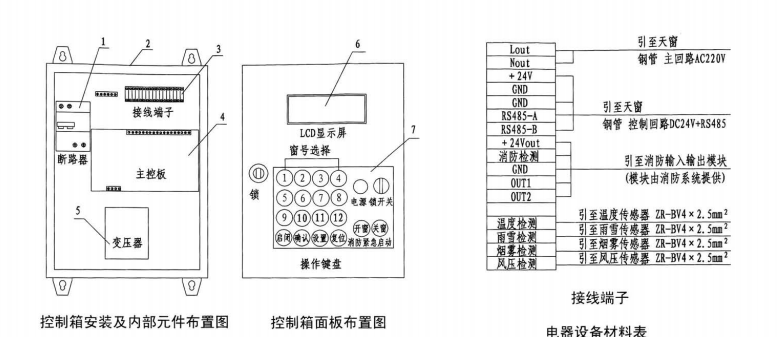

智能控制方式控制器安裝及內部接線圖

三、材料設計

窗框材料通常采用鋁合金型材，具有良好的強度和硬度。采光材料則可選擇夾層玻璃、安全玻璃等，以滿足不同的采光需求。同時，圖集還對天窗的氣密、水密、抗風壓等性能進行了詳細規(guī)定，確保天窗在各種天氣條件下都能穩(wěn)定工作。
